条码应用系统的组成与运作流程

2016-11-16 15:16:27


条码应用系统的组成

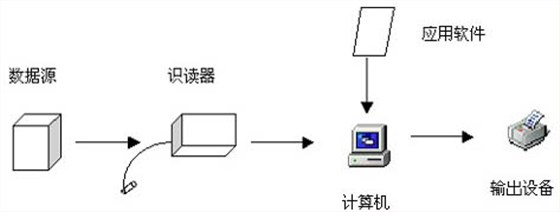

条码应用系统就是将条码技术应用于某一系统中,充分发挥条码技术的优点,使应用系统更加完善。条码应用系统一般由图9-2所示的几部分组成。


9-2 条码应用系统的组成

数据源标志着客观事物的符号集合,是反映客观事物原始状态的依据,其准确性直接影响着系统处理的结果。因此,完整准确的数据源是正确决策的基础。在条码应用系统中,数据源是用条码表示的,如图书管理中图书的编号、读者编号,商场管理中货物的代码等等。目前,国际上有许多条码码制,在某一应用系统中,选择合适的码制是非常重要的。

条码识读器是条码应用系统的数据采集设备,它可以快速准确的捕捉到条码表示的数据源,并将这一数据送给计算机处理。随着计算机技术的发展,其运算速度、存储能力有了很大提高,而计算机的数据输入却成了计算机发挥潜力的一个主要障碍。条码识读器较好地解决了计算机输入中的“瓶颈”问题,大大提高了计算机应用系统的实用性。

计算机是条码应用系统中的数据存储与处理设备。由于计算机存储容量大,运算速度快,使许多繁冗的数据处理工作变得方便、迅速、及时。计算机用于管理,可以大幅度减轻劳动者的劳动强度,提高工作效率,在某些方面还能完成手工无法完成的工作。近年来,计算机技术在我国得到了广泛应用,从单机系统到大的计算机网络,几乎普及到社会的各个领域,极大地推动了现代科学技术的发展。条码技术与计算机技术的结合,使应用系统从数据采集到处理分析构成了一个强大协调的体系,为国民经济的发展起到了重要的作用。

应用软件是条码应用系统的一个组成部分。它是以系统软件为基础为解决各类实际问题而编制的各种程序。应用程序一般是用高级语言编写的,把要被处理的数据组织在各个数据文件中,由操作系统控制各个应用程序的执行,并自动地对数据文件进行各种操作。程序设计人员不必再考虑数据在存储器中的实际位置,为程序设计带来了方便。在条码管理系统中,应用软件包括以下功能:

1)定义数据库。包括全局逻辑数据结构定义、局部逻辑结构定义、存储结构定义及信息格式定义等。

2)管理数据库。包括对整个数据库系统运行的控制、数据存取、增删、检索、修改等操作管理。

3)建立和维护数据库。包括数据库的建立、数据库更新、数据库再组织、数据库恢复及性能监测等。

4)数据通信。具备与操作系统的联系处理能力、分时处理能力及远程数据输入与处理能力。 信息输出则是把数据经过计算机处理后得到的信息以文件、表格或图形方式输出,供管理者及时、准确地掌握这些信息,制定正确的决策。 开发条码应用系统时,组成系统的每一环节都影响着系统的质量。

条码应用系统运作流程

条码应用系统运作流程

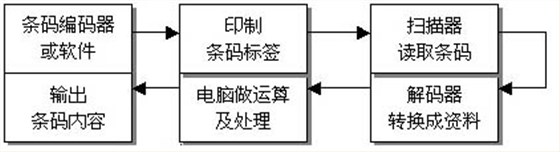

条码应用系统一般运作流程如图9-3所示。


9-3 条码系统处理流程

根据上述流程,条码系统主要由下列元素构成:

1)条码编码方式

依不同需求选择适当的条码编码标准,如使用最普遍的EAN、UPC,或地域性的CAN、JAN等,一般以最容易与交易伙伴流通的编码方式为最佳。

2)条码打印机

专门用来打印条码标签的打印机,大部分是应用在工作环境较恶劣的工厂中,而且必须能负荷长时间的工作,所以在设计时,要特别重视打印机的耐用性和稳定性,以致其价格也比一般打印机高。有些公司也提供各式特殊设计的纸张,可供一般的激光打印机及点阵式打印机印制条码。大多数条码打印机是属于热敏式或热转式两种。

此外,一般常用的打印机也可已打印条码,其中以激光打印机的品质最好。目前市面上彩色打印机也相当普遍,而条码在打印时颜色的选择也是十分重要的,一般是以黑色当作条色,如果无法使用黑色时,可利用青色、蓝色或绿色系列取代。而底色最好以白色为主,如果无法使用白色时,可利用红色或黄色系列取代。

3)条码识读器(Barcode Reader或Scanner)

用以扫描条码,读取条码所代表字符、数值及符号的周边的设备为条码识读器。其原理是由电源激发二极管发光而射出一束红外线来扫描条码,由于空白会比线条反映回来更多的光度,由这些明暗关系,让光感应接受器的反射光有着不同的类比信号,然后再经由解码器译成资料。条码识读器的类型参见第6章的内容。

4)编码器及解码器

编码器(Encoder)及解码器(Decoder)是介于资料与条码间的转换工具,编码器(Barcode Encoder)可将资料编成条码。而解码器(Decoder)原理是由传入的条码扫描信号分析出黑、白线条的宽度,然后根据编码原则,将条码资料解读出来,再经过电子元件的转换后,转成电脑所能接受的数位信号。
