射频识别RFID系统及特点

返回列表 来源:立卓 查看手机网址
扫一扫!射频识别RFID系统及特点扫一扫!
浏览:- 发布日期:2017-05-11 14:16:10【

射频识别技术RFID(Radio Frequency Identification Technology)是从上世纪八十年代起走向成熟的一种非接触式的自动识别技术,它通过射频信号自动识别目标对象并获取相关数据。从概念上来讲,RFID 类似于条码扫描,对于条码技术而言,它是将已编码的条形码附着于目标物并使用专用的扫描读写器利用光电信号将信息由条形磁传送到扫描读写器;而RFID则使用专用的RFID读写器及专门的可附着于目标物的RFID单元,利用RF信号将信息由RFID单元传送至RFID读写器。RFID单元中载有关于目标物的各类相关信息,如:该目标物的名称,目标物运输起始终止地点、中转地点及目标物经过某一地的具体时间等,还可以载入诸如温度等指标。RFID单元,如标签、卡等可灵活附着于从车辆到载货底盘的各类物品。

1)、最基本的RFID系统组成:

阅读器(Reader):读取(有时还可以写入)标签信息的设备,可设计为手持式或固定式;

天线(Antenna):在标签和读取器间传递射频信号。

电子标签中一般保存有约定格式的电子数据,在实际应用中,电子标签附着在待识别物体的表面。读器可无接触地读取并识别电子标签中所保存的电子数据,从而达到自动识别体的目的。通常阅读器与电脑相连,所读取的标签信息被传送到电脑上进行下一步处理。(在以上基本配置之外,还应包括相应的应用软件

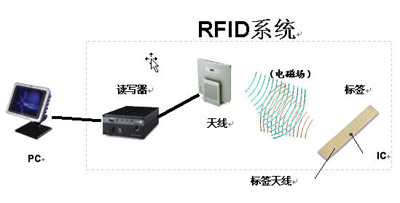

系统图






标签(Tag):由耦合元件及芯片组成,每个标签具有唯一的电子编码,附着在物体上标识目标对象;每个标签都有一个全球唯一的ID号码——UID,UID是在制作芯片时放在ROM中的,无法修改。用户数据区(DATA)是供用户存放数据的,可以进行读写、覆盖、增加的操作。读写器对标签的操作有三类:

识别(Identify):读取UID;

读取(Read):读取用户数据;

写入(Write):写入用户数据

2)RFID系统的工作原理:

RFID系统在实际应用中,电子标签附着在待识别物体的表面,电子标签中保存有约定格式的电子数据。阅读器可无接触地读取并识别电子标签中所保存的电子数据,从而达到自动识别物体的目的。阅读器通过天线发送出一定频率的射频信号,当标签进入磁场时产生感应电流从而获得能量,发送出自身编码等信息,被读取器读取并解码后送至电脑主机进行有关处理。

3)RFID系统的工作频率:

通常阅读器发送时所使用的频率被称为RFID系统的工作频率。常见的工作频率有低频125kHz、134.2kHz及13.56MHz等等。低频系统一般指其工作频率小于30MHz,典型的工作频率有:125KHz、225KHz、13.56M等,这些频点应用的射频识别系统一般都有相应的国际标准予以支持。其基本特点是电子标签的成本较低、标签内保存的数据量较少、阅读距离较短、电子标签外形多样(卡状、环状、钮扣状、笔状)、阅读天线方向性不强等。

高频系统一般指其工作频率大于400MHz, 典型的工作频段有:915MHz、2.45GHz、5.8GHz等。高频系统在这些频段上也有众多的国际标准予以支持。高频系统的基本特点是电子标签及阅读器成本均较高、标签内保存的数据量较大、阅读距离较远(可达几米至十几米), 适应物体高速运动性能好,外形一般为卡状,阅读天线及电子标签天线均有较强的方向性。

4)RFID标签类型

RFID标签分为被动标签(Passive tags)和主动标签(Active tags)两种。主动标签自身带有电池供电,读/写距离较远时体积较大,与被动标签相比成本更高,也称为有源标签, 一般具有较远的阅读距离,不足之处是电池不能长久使用,能量耗尽后需更换电池。

无源电子标签在接收到阅读器(读出装置)发出的微波信号后,将部分微波能量转化为直流电供自己工作,一般可做到免维护,成本很低并具有很长的使用寿命,比主动标签更小也更轻,读写距离则较近,也称为无源标签。相比有源系统,无源系统在阅读距离及适应物体运动速度方面略有限制。

按照存储的信息是否被改写,标签也被分为只读式标签(read only)和可读写标签(read and write) 只读式标签内的信息在集成电路生产时即将信息写入,以后不能修改,只能被专门设备读取;可读写标签将保存的信息写入其内部的存贮区,需要改写时也可以采用专门的编程或写入设备擦写。一般将信息写入电子标签所花费的时间远大于读取电子标签信息所花费的时间,写入所花费的时间为秒级,阅读花费的时间为毫秒级。

RFID技术特点及优势

RFID是一项易于操控,简单实用且特别适合用于自动化控制的灵活性应用技术,识别工作无须人工干预,它既可支持只读工作模式也可支持读写工作模式,且无需接触或瞄准;可自由工作在各种恶劣环境下:短距离射频产品不怕油渍、灰尘污染等恶劣的环境,可以替代条码,例如用在工厂的流水线上跟踪物体;长距射频产品多用于交通上,识别距离可达几十米,如自动收费或识别车辆身份等。其所具备的独特优越性是其它识别技术无法企及的。


主要有以下几个方面特点:

读取方便快捷:数据的读取无需光源,甚至可以透过外包装来进行。有效识别距离更大,采用自带电池的主动标签时,有效识别距离可达到30米以上;

识别速度快:标签一进入磁场,解读器就可以即时读取其中的信息,而且能够同时处理多个标签,实现批量识别;

数据容量大:数据容量最大的二维条形码(PDF417),最多也只能存储2725个数字;若包含字母,存储量则会更少;RFID标签则可以根据用户的需要扩充到数十K;

使用寿命长,应用范围广:其无线电通信方式,使其可以应用于粉尘、油污等高污染环境和放射性环境,而且其封闭式包装使得其寿命大大超过印刷的条形码;

标签数据可动态更改:利用编程器可以向写入数据,从而赋予RFID标签交互式便携数据文件的功能,而且写入时间相比打印条形码更少;

更好的安全性:不仅可以嵌入或附着在不同形状、类型的产品上,而且可以为标签数据的读写设置密码保护,从而具有更高的安全性;

动态实时通信:标签以与每秒50~100次的频率与解读器进行通信,所以只要RFID标签所附着的物体出现在解读器的有效识别范围内,就可以对其位置进行动态的追踪和监控。
